石墨电极加工技术详情超高功率石墨电极

2019-11-22 11:33:13

超高功率石墨电极通过采用石墨电极取代铜电极进行模具制造,大大缩短了模具的制造周期,提高了劳动生产效率,降低了模具的制造成本近年来随着精密模具及高效模具(模具周期越来越短)的推出,人们对模具制作的要求越来越高,由于铜电极自身种种条件的限制,已越来越不能满足模具行业的发展要求。石墨作为EDM电极材料,以其高切削性、重量轻、成形快、膨胀率极小、损耗小、修整容易等优点,在模具行业已得到广泛应用,代替铜电极已成为必然。


一、石墨电极材料特性

1.CNC加工速度快、切削性高、修整容易石墨机加工速度快,为铜电极的3~5倍,精加工速度尤其突出,且其强度很高,对于超高(50~90mm)、超薄(0.2~0.5mm)的电极,加工时不易变形。而且在很多时候,产品都需要有很好的纹面效果,这就要求在做电极时尽量做成整体公电极,而整体公电极制作时存在种种隐性清角,由于石墨的易修整的特性,使得这一难题很容易得到解决,并且大大减少了电极的数量,而铜电极却无法做到。

2.快速EDM成形、热膨胀小、损耗低由于石墨的导电性比铜好,所以它的放电速度比铜快,为铜的3~5倍。且其放电时能承受住较大电流,电火花粗加工时更为有利。同时,同等体积下,石墨重量为铜的1/5倍,大大减轻EDM的负荷。对于制作大型的电极、整体公电极极具优势。石墨的升华温度为4200℃,为铜的3~4倍(铜的升华温度为1100℃)。在高温下,变

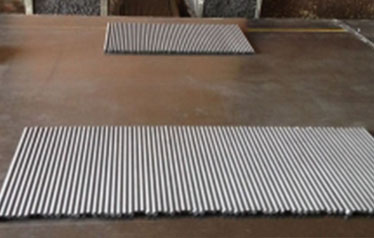

超高功率石墨电极

形极小(同等电气条件下为铜的1/3~1/5),不软化。可以高效、低耗地将放电能量传送到工件上。由于石墨在高温下强度反而增强,能有效地降低放电损耗(石墨损耗为铜的1/4),保证了加工质量。

3.重量轻、成本低一套模具的制作成本中,电极的CNC机加工时间、EDM时间、电极损耗等占总体成本的绝大部分,而这些都是由电极材料本身所决定。石墨与铜相比,石墨的机加工速度和EDM速度都是铜的3~5倍。同时,磨损极小的特性与整体公石墨电极的制作,都能减少电极的数量,也就减少了电极的耗材与机加工时间。所有这些,都可大大降低模具的制作成本

二、石墨电极机电加工要求与特点

1.电极的制作专业的石墨电极制作主要采用高速机床来加工,机床稳定性要好,三轴运动要均匀稳定不振动,而且像主轴这些回转精度也要尽可能的好。对一般的机床也可以完成电极的加工,只是编写刀路的工艺与铜电极有所不同。

2.EDM放电加工石墨电极就是碳电极。因为石墨的导电性能好,所以在放电加工中能节省大量时间,这也是用石墨做电极的原因之一。

3.石墨电极的加工特点工业用石墨质硬而脆,在CNC加工时对刀具的磨损较为严重,一般建议使用硬质合金或金刚石涂层的刀具。石墨在粗加工时刀具可直接在工件上下刀,精加工时为避免崩角、碎裂的发生,常采用轻刀快走的方式加工。

一般而言,石墨在切深小于0.2mm的情况下很少发生崩碎,还会获得较好的侧壁表面质量。石墨电极CNC加工时产生的灰尘比较大,可能入侵到机床的导轨丝杆和主轴等,这就要求石墨加工机床有相应的处理石墨灰尘的装置,机床密封性也要好,因为石墨有毒。   石墨粉是化学反应很灵敏的物质,在不同的环境里面他的电阻率都会变,也就是他的电阻值会变,但有一点是不会变的,石墨粉是很好的非金属导电物质之一,只要在绝缘的物体里面保证石墨粉不间断,像一条细线那样也会通电的,但是,电阻值是多少,这个数值也没一个准却的数,因为石墨粉的粗细不一样,用在不同的材料和环境石墨粉电阻值也会不一样。

您可能不知道高纯石墨粉还具有导电用途:

一般橡胶是绝缘的,如果需要导电那么就需要添加导电物质,石墨粉具有优越的导电性和润滑脱模性。把石墨加工成石墨粉,具有优良的润滑,导电性能,石墨粉的纯度越高,导电性能越好。很多特种橡胶制品厂需要导电橡胶,那么用石墨粉添加到橡胶里面可以导电吗?答案是可以的,但是也有一个问题,石墨粉在橡胶中的比例是多少呢?有的企业用的比例是不超过30%,这类的是在耐磨橡胶产品上面的,像汽车轮胎等等,也有特种橡胶厂的比例是100%,这样的才会导电,导电的基本原则是导电体不能中断,就像一根电线,如果中间断了那么也就不会通电了,导电橡胶里面的导电石墨粉就是导体,如果石墨粉被绝缘的橡胶隔断了,那么也就不导电了,所以石墨粉比例少了导电的效果恐怕也不好。

石墨粉是化学反应很灵敏的物质,在不同的环境里面他的电阻率都会变,也就是他的电阻值会变,但有一点是不会变的,高纯石墨粉是很好的非金属导电物质之一,只要在绝缘的物体里面保证石墨粉不间断,像一条细线那样也会通电的,但是,电阻值是多少,这个数值也没一个准却的数,因为石墨粉的粗细不一样,用在不同的材料和环境石墨粉电阻值也会不一样。
